几种常见的OTDR测试曲线

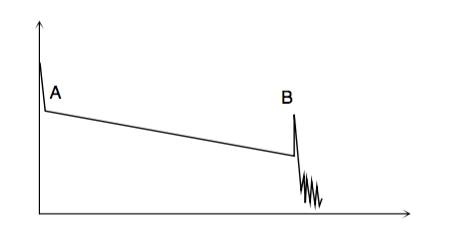

1 正常曲线


上图为正常曲线图,A为盲区,B为测试末端反射峰。测试曲线为倾斜的,随着距离的增长,总损耗会越来越大。用总损耗(dB)除以总距离(Km) 就是该段纤芯的平均损耗(dB/Km)。

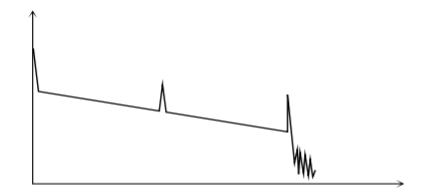

2 光纤存在跳接点


中间多了一个反射峰,因为很有可能中间是 一个跳接点。当然也会有例外的情况,总之,出现反射峰,很多情况是因为末端的光纤端面是平整光滑的。端面越平整,反射峰越高。例如在一次中断割接当中,当光缆砍断以后,测试的曲线应该如光路存在断点图所示,但当你再测试时,在原来的断点位置出现反射峰的话,那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。

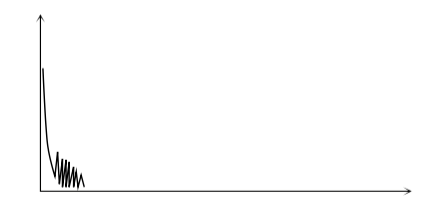

3 异常情况


出现图中这种情况,有可能是仪表的尾纤没有插好,或者光脉冲根本打不出去,再有就是断点位置比较近,所使用的距离、脉冲设置又比较大,看起来就像光没有打出去一样。出现这种情况,一要检查尾纤连接情况,二就是把OTDR的设置改一下,把距离、脉冲调到最小,如果还是这种情况的话,可以判断:1)尾纤有问题,2)OTDR上的识配器问题,,3)断点十分近,OTDR 不足以测试出距离来。如果是尾纤问题,只要换一根尾纤就知道,不行的话就要试着擦洗识配器,或就近查看纤芯了。

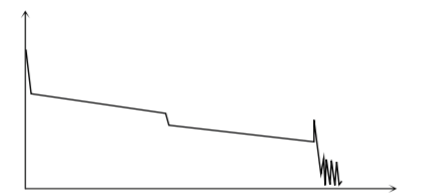

4 非反射事件


这种情况比较多见,曲线中间出现一个明显的台阶,多数为该纤芯打折,弯曲过小,受到外界损伤等因素。曲线中的这个台阶是比较大的一 个损耗点,也可以称为事件点,曲线在该点向下掉,称为非反射事件,如果曲线在该点向上翘的话,那就是反射事件了,这时该点的损耗点就成了负值,但并不是说他的损耗小了,这是一种伪增益现象,造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样,接头后光纤背向散射系数大于前段光纤背向散射系数,而从另一端测则情况正好相反,折射率不同也有可能产生增益现象。所以要想避免这种情况,只要用双向测试法就可以了。

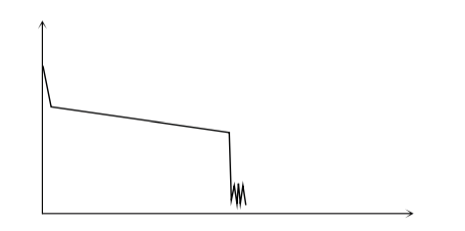

5 光纤存在断点


这种情况一定要引起注意!曲线在末端没有任何反射峰就掉下去了,如果知道纤芯原来的距离,在没有到达纤芯原来的距离,曲线就掉下去 了,这说明光纤在曲线掉下去的地方断了,或者也有可能是光纤在那里打了个折。

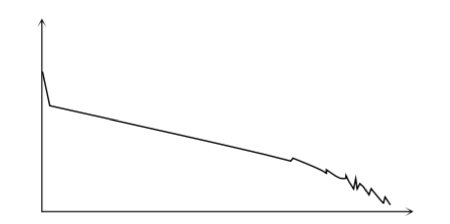

6 测试距离过长


这种情况是出现在测试长距离的纤芯时,OTDR不能打到距离所产生的情况,或者是距离、脉冲设置过小所产生的情况。如果出现这种情况,OTDR的距离、脉冲又比较小的话,就要把距离、脉冲调大,以达到全段测试的目的,稍微加长测试时间也是一种办法。
